スズキワゴンＲＡＢＳ修理
ＡＢＳのチェックランプ点灯しました

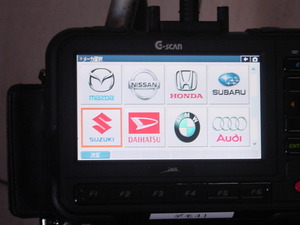

スズキ用ＥＣＵ診断機を車両へ接続しました
診断機より故障コードがでました
右後ろのホイール回転信号が以上です
速度信号センサを点検します
波形をオシロスコープで確認
ドラムブレーキの信号発生部を点検

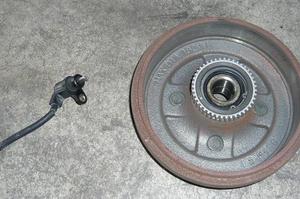

速度センサとブレーキドラム部の写真です
速度センサ単体点検作業をします

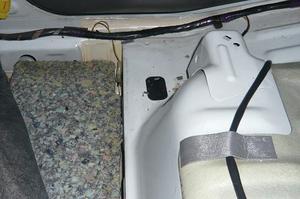

室内カーペットを捲ります

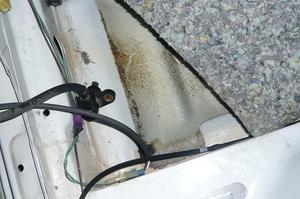

床に水分が有ります
水分が速度センサの配線コネクタ内へ水分進入
回転速度信号異常です

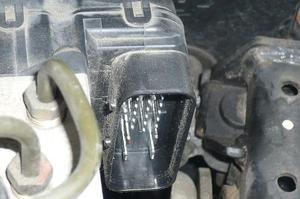

ＡＢＳアクチェータの配線コネクタ接続部のチェックをしました
