福祉車両修理
USAs製　THA　BRAUN　CORPORATION製部品の入手が大変です
Mテクニカルオートサービスは大丈夫です

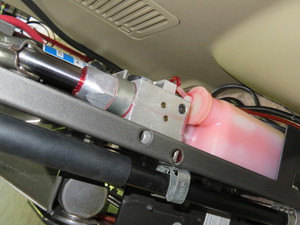

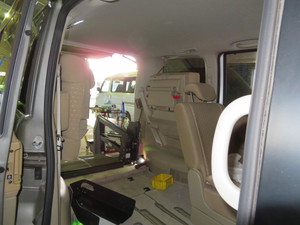

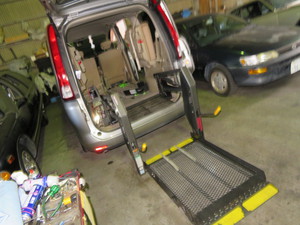

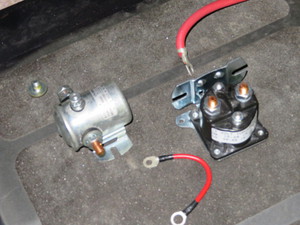

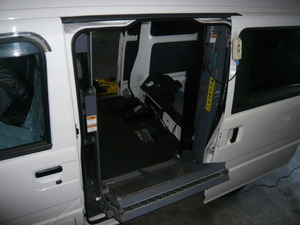

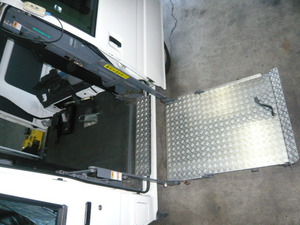

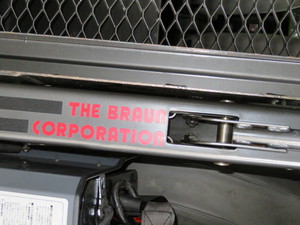

日産セレナに取り付けられた　THA BRAUN CORPORATION製の修理です

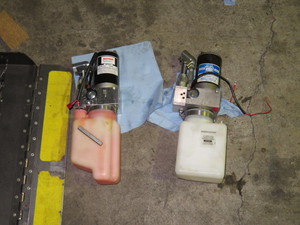

部品は　USAより輸入しました

<画像:

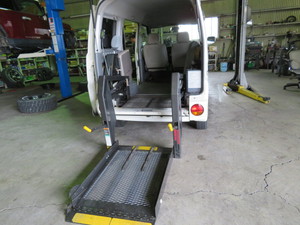

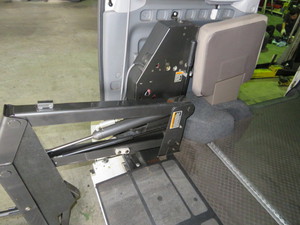

三菱タウンボックス　U61W　後部昇降油圧リフト仕様（車椅子載せ）
を修理、部品取り寄せできます

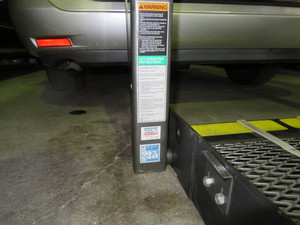

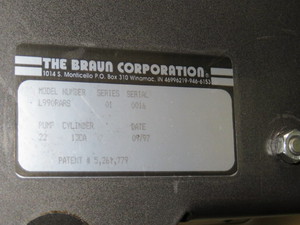

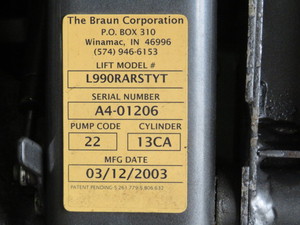

昇降リフトメーカーと製品ラベルの情報が必要です。
例　

アメリカ製 THE　Buraun Corporation　２００３年３月１２日製造です
リフトモデル
シリアルナンバー
ポンプコード
シリンダ―
製造期日などです
ラベルの内容が有ればアメリカより取り寄せできます

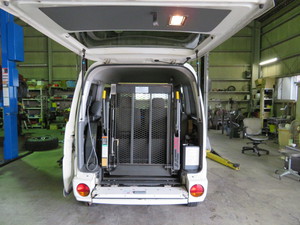

Mテクニカルでは三菱タウンボックス後部昇降リフト油圧タイプ修理できます

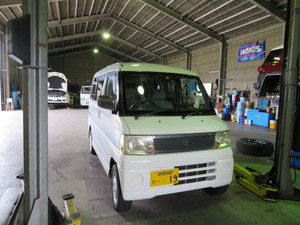

写真のタウンボックスは自社の福祉車両修理の代車です
トヨタ車体政策のトヨタハイエース福祉車両は毎週修理入庫します
日産キャラバンオーテック製福祉車両修理します
メーカー製の福祉車両修理はお任せ下さい

トヨタシェンタ後部車椅子スロープ乗降仕様修理
久々の　スロープ車です
時々　動作中途中停止をしてしまうそうです
動作コントロールを点検　全て　正常

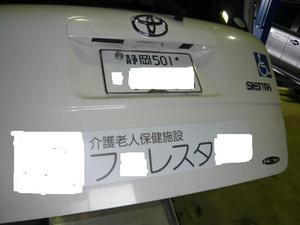

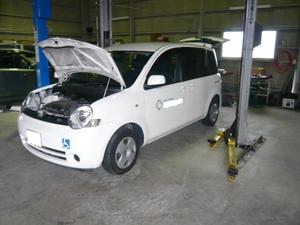

トヨタシェンタです

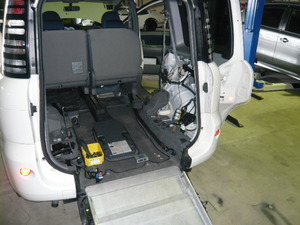

バックドアを開放

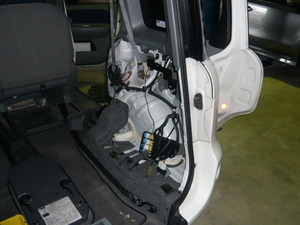

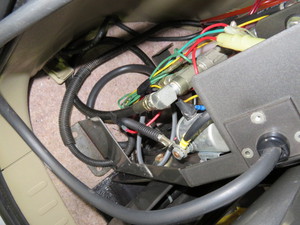

左側のトリム脱着、配線を出します

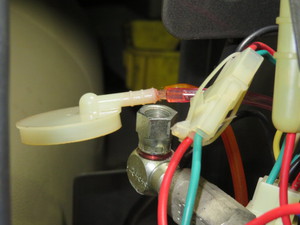

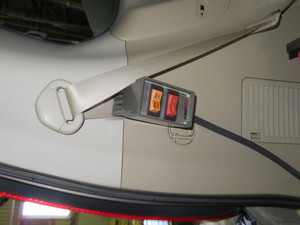

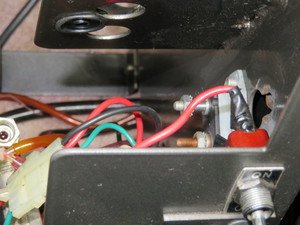

安全装置のスイッチがあります

右のトリムを脱着します

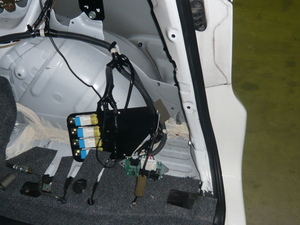

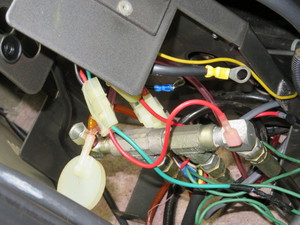

スロープの動作をコントロールするリレーが有ります

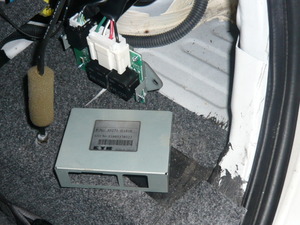

コントロール用ECUが有ります

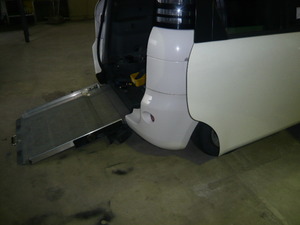

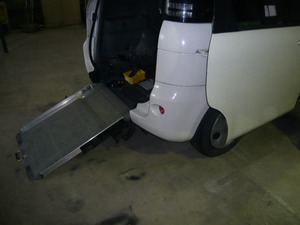

後部乗降用スロープの角度を見てください


油圧を使い　リヤサスペンションのコイルスプリングを縮めます

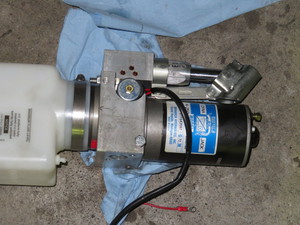

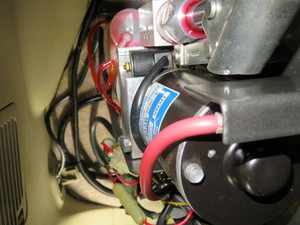

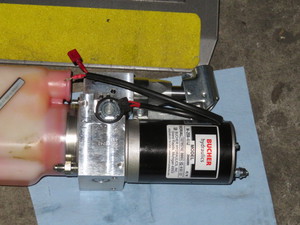

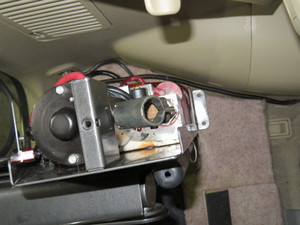

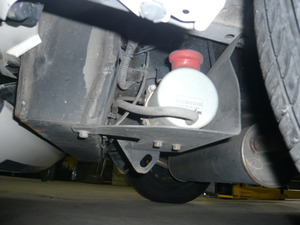

スプリングを縮める油圧ポンプです
故障原因は不明でした
全て　コントロールは点検しました

トヨタウエルキャブ福祉後部昇降リフト修理が入庫
浜松市より来社
後部昇降リフトが　動作中停止とか、リフト操作スイッチをON、まったく動かない

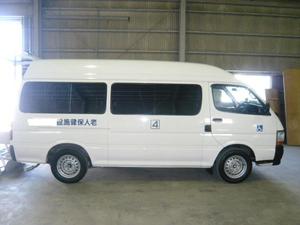

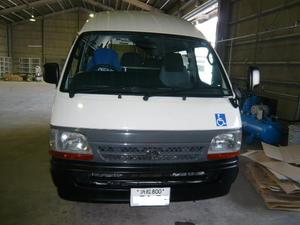

トヨタウエルキャブミドルルーフ車です


リフトが動く条件が有り
安全、確実動作、中途半端な動きではフェールセーフが働きます
このハイエースは条件が揃う、揃わないなど無く　全く動かなくなりました

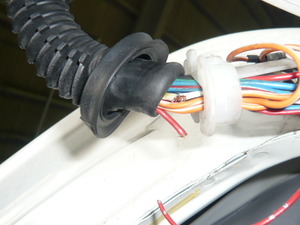

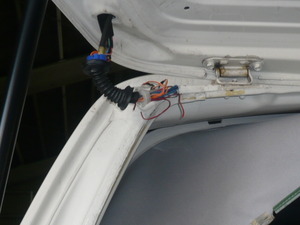

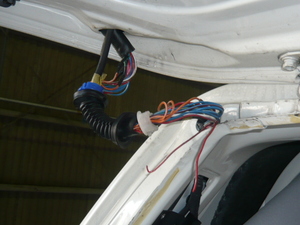

この部位を見てください



ドアを頻繁に開け閉めです

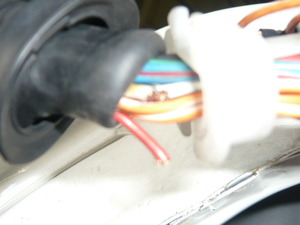

断線の状態です

ドア内は安全動作の為に　AND回路スイッチが有ります

配線のショートは有りませんでした

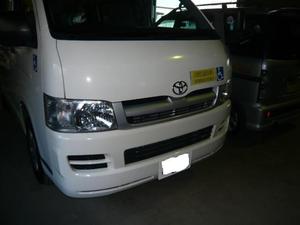

トヨタハイエース200系福祉車両修理が入庫しました
新工場への引越しが無事　終了
機材補充、リフト等増設、工具補完、エア配管などなど準備しました
この2ヶ月間　福祉車両修理を週一台ペースで

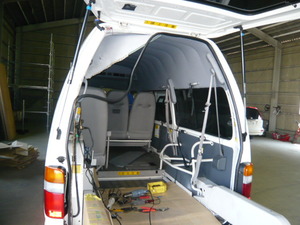

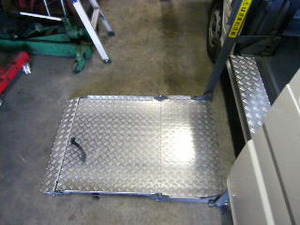

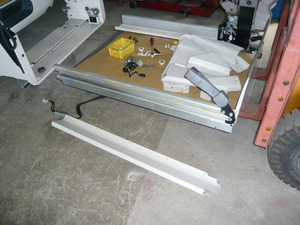

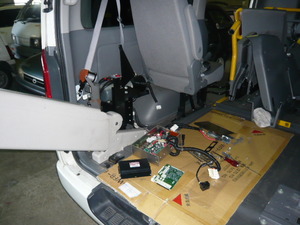

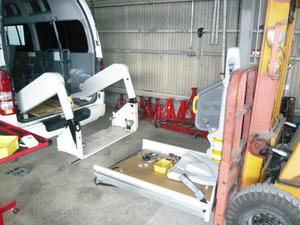

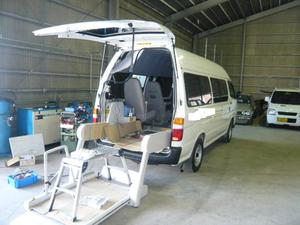

ハイエース後部昇降リフトベッドを脱着、フォークリフトの出番です
スライドベッドが斜めに動いてました

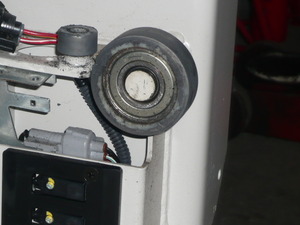

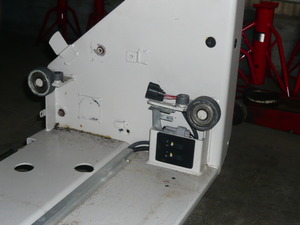

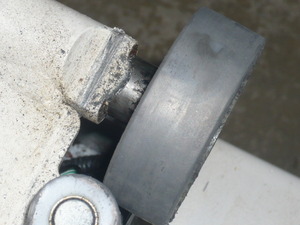

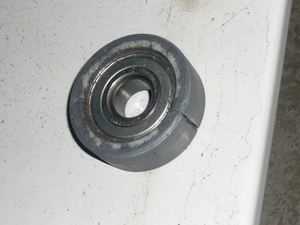

スライドベッド支持レール保持ローラが割れてます



見事にローラーの外リングに亀裂
ローラの支持シャフトも破損、変形

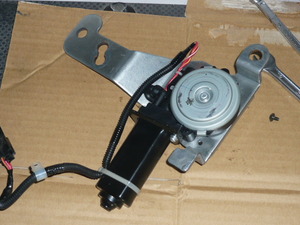

スライドベッドを動かすモータはスライドベッドの重さを考えますと小さな力持ちと
いえます

モーターのコイルが焼けてます
モータ駆動電源を点検


リフトコントロールECUはハイドロポンプ左クオータ内上に取り付け

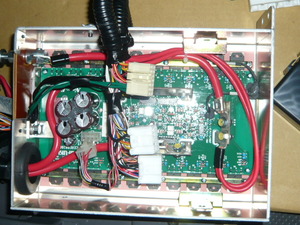

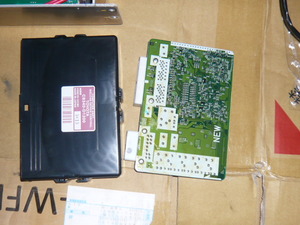

ECU基板の点検

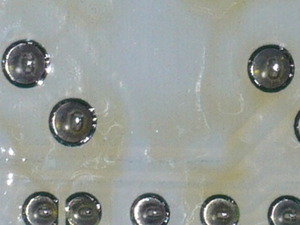

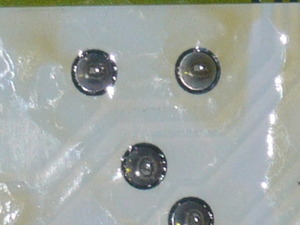

基板の電源部半田が溶けてます


許容以上の電流が流れたようです
ベッドが斜めに動いた為　

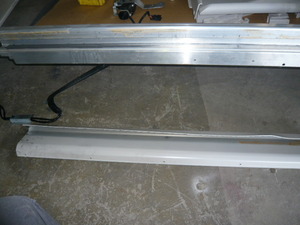

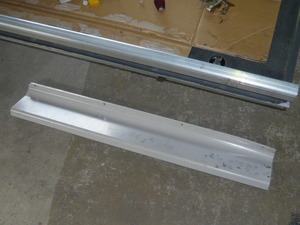

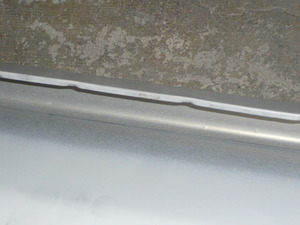

レールが変形してます

写真で変形箇所が判ります
ベッドに規定以上の積載が時々　有る使用方法が原因と考えられます

トヨタベルファイアウエルキャブ福祉車両が入庫しました
修理完成後　台湾の国の方を紹介して頂きました
母国語に翻訳してもらいました
有難うございます

トヨタベルファイアサイドリフトアップウエルキャブ仕様福祉車両が入庫
ベルファイア２２年式です
新車から下ろして半年も経ちません
ウエルキャブシートＡＳＳＹだけが送られて着ました
車両本体は日本には在りません
台湾より送られてきました
読めません


修理依頼は　動かない。
止まったまま。
収納できない
上記の問い合わせがあり　修理できますと言いました

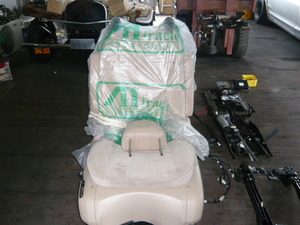

突然　航空便にてウエルキャブシートＡＳＳＹが届きました

台湾からです
作動故障状況を問い合わせましたが？
無理です。
自分の周りには　中国語を話せる人は其のとき居ません
考えれば　います

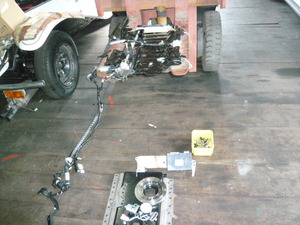

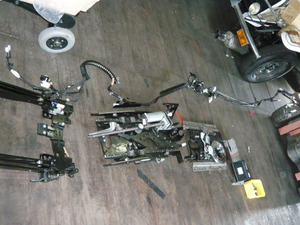

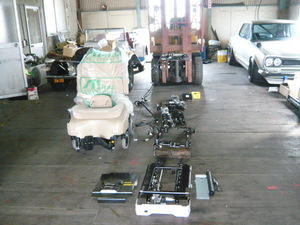

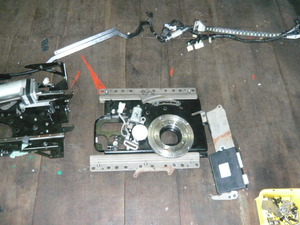

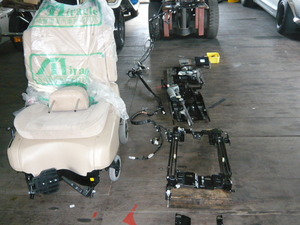

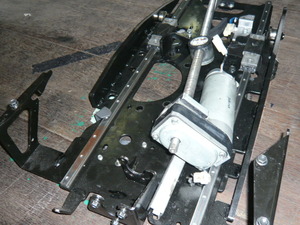

ベルファイアの分解した写真です

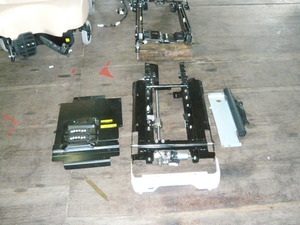

ウエルキャブシートの元、組み合わせなどを写真で見てください
超、頑丈なモータですが壊れました
オーバーロードです（早い話が使い方がペケ）
リフトを外え出しますが　地面は平地ではない
動作用スイッチを繰り返し何度も何度もーーーーーー打つ
メインのモータが、しかもコンミュテータの半田付けが溶けてます
かなり高温にモータが？？？？

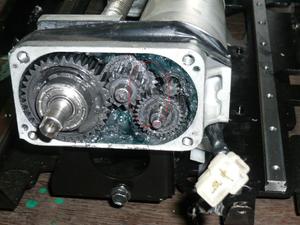

モータの減速機の内部です

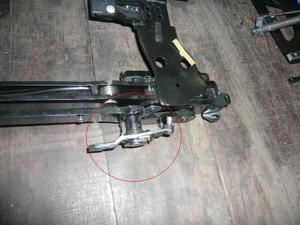

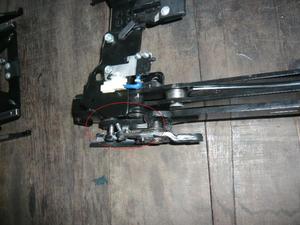

車載用車椅子を捕まえ、固定するフレームの一部です
写真を良く見てください


鉄板の厚みは６ミリ以上厚みがあります
ひしゃげてます
モーターはめちゃくちゃ強い。
でも　繰り返し使用　変形。
このような修理です
システムはＥＣＵ、初期化を日本語を中国語に訳して貰い　資料を送りました
１週間後　メールが入りました
台湾は　言語、中国語と若干　違うようです
参りました
勿　メールの内容を約してもらいました
使い方　勿勿　資料を送りました
どなたか　後　お願いできる方　連絡を下さい
お願いします
ウエルキャブのコントロールは車両コントロールと同じ　ＣＡＮで動きます

スバルサンバー福祉車両サイドリフトアップ車が入庫

ユーチューブへリフトの動きを登録
車両のサイドスライドドアから車椅子を直接ベッドへ載せる車両はスバルです
後部からスロープを使わずリフトアップするリフト車は三菱ミニキャブです
スバルサンバーのリフトアップシステム点検で入庫
